Подключение Видеорегистратора-Радара и т.д.

[Jujutsu]

Решил сделать тему, может кому понадобится.
1 - Купил проводку электрическую номерок (номерок проводка - 000 979 135 E - желтый провод на фото)
2 - Составляющие для соединения клеммы, для - обжимную и под гайку или вит, болт и т.д.
Парочку маму-папу для разрыва, вдруг регистратор поменяю и штырь питания разный.
3 - патрон удлинитель для прикуривателя, для того чтоб не колхозить со схемой.

С левой стороны панели самая нижняя полка предохранителей, плюс активный (их там 3) свободный, купленный провод подключаем в одно из гнезд предохранитель на 15. второй конец идет на "+" к патрону удлинителя "-" на массу авто.
На фото все видно что не понятно отвечу.

В стойке у лобового делаю разрыв обжимными клемами, для чего выше писал.
Все работает при включении авто регистратор вкл. при выключении откл.

Общая стоимость:
30 руб. - клемы;
100 руб. - (000 979 135 E - желтый провод на фото);
300 руб. - удлинитель с патроном;
и пол часа времени.

Подключение подробное NF

Что нужно: Канцелярский нож, плоскогубцы для обжима клем (просты подойдут :)), изолента (на всякий случай).
набор идущий в авто, на фото ниже.


Провод проложил под потолком и обшивкой левой стойки лобового стекла, труда не должно составить .....

В виду наличия адаптивного дальнего света, за зеркалом заднего вида расположить не получается....

Идем к блоку предохранителей, он тут, красным выделено где поддеть отверткой для съема крышки боковой панели

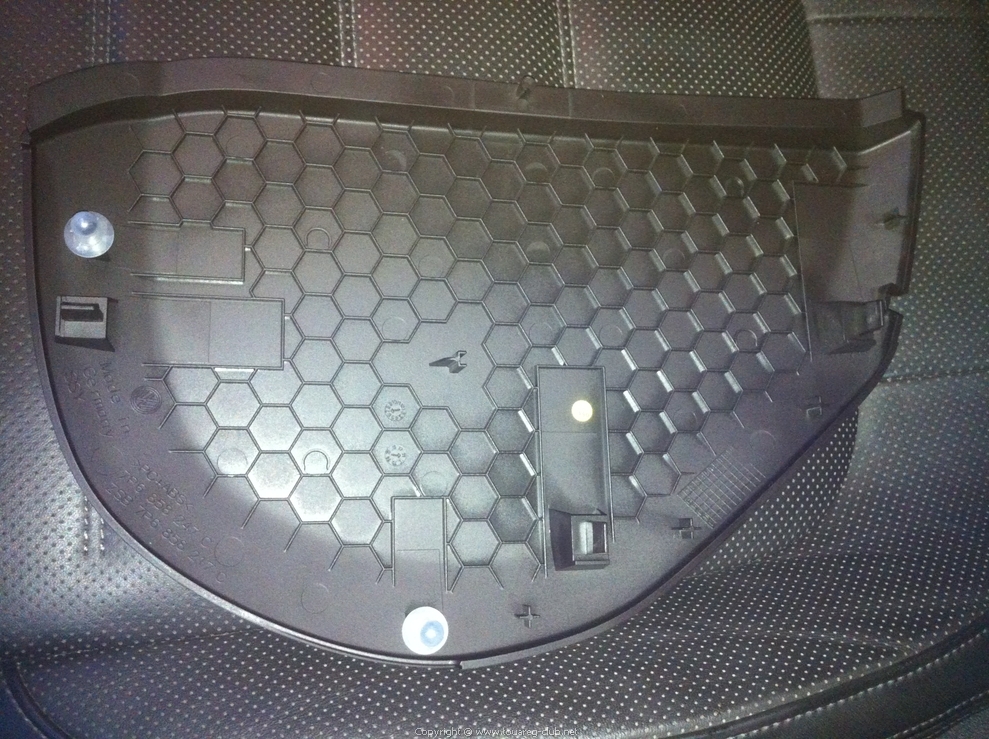

обратная сторона крышки


Блок предохранителя

Красными кругами отмечены болты для съема блока предохранителей, зеленым прямоугольником, где ищем активный "+".

Вид крупнее


Следующее фото, овал красный вид активного "+" ближе к "1" одна клема, ячейка "51", овал зеленый ячейка 49 видим 2 клемы, второй конец купленного желтого проводка -000 979 135 E, между овалами предохранитель тоже уже установлен мною для регистратора, свободный для радара :))


Вид блока сзади с крышкой

снимаем крышку она держится с трех сторон, аккуратно все снимается.

Вид блока без крышки

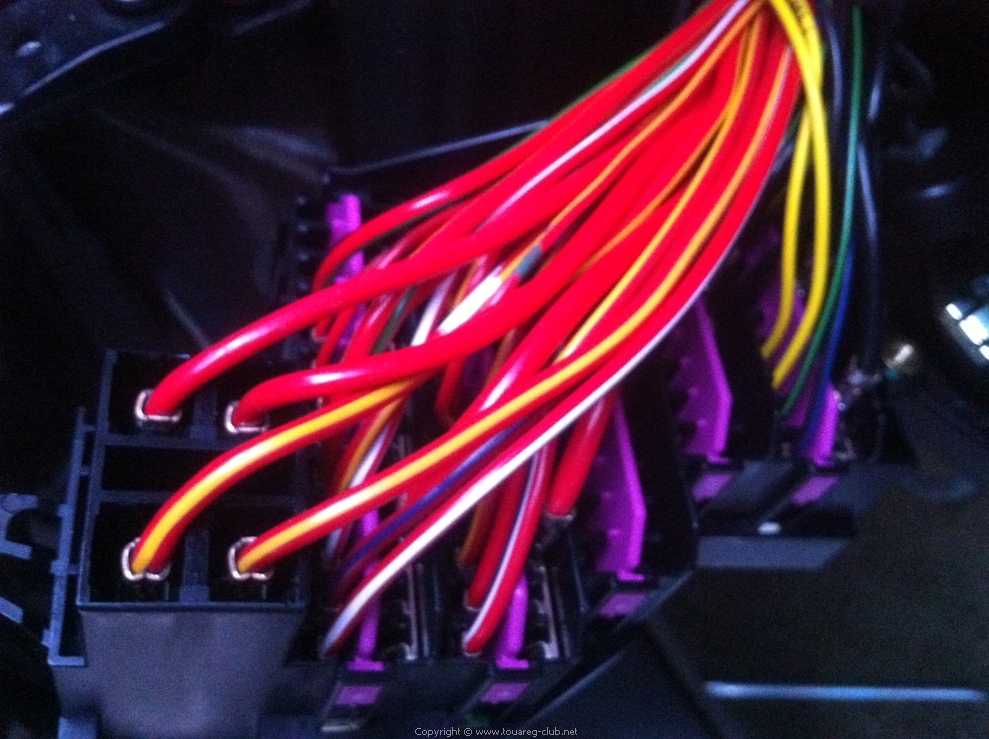

Вид крупнее, фиолетово-розовые держатели клем нужно отодвинуть, для того чтоб вставить клему в гнездо это не сфотал, разобраться просто, нажать потихоньку она отодвинется, если смотрим на блок со стороны проводов с права налево.
Два желтых провода - их я и вставил



Фото самой вставляемой клемы (провод имеет их с обоих сторон, одинаковые



Ранее заготовленный патрон с обжимным кольцом под болт (фото ниже) и клемой в простонародье называемой "папа".
Не перепутать, минус идет на стенки патрона, плюс на днище патрона или бывает клема



Ранее проведенный провод от регистратора-радара и патрон соединяем, и прячем эту конструкцию, после установки блока предохранителей на место, куда вашей душе угодно....

Подробное подключение на GP

http://www.touareg-club.net/forum/sh...=1#post1618362

Подключение от Dimon78

Приветствую всех!!! Решил поделиться своим опытом.
За основу взял идею Славы Jujutsu о подключении в блок предохранителей, а также использование штекера прикуривателя.
Долго я запрягал, но сегодня всё-таки приобрёл видеорегистратор (старый отдал вместе с авто).
Взял крепкого середняка - КАРКАМ QS 3 за 6 500 рублей. Цена также средняя, поехал на Будёновский и приобрёл, почитав сравнения и рейтинги в инете. Хорошее качество дневной и ночной съёмки, наличие GPS и WiFi (про WiFi не совсем понял, но на нём так написано...), приятной формы, полностью русский, адекватное меню и управление.... В общем, я доволен приобретением. Всё-таки мне он нужен для страховки в (тьфу, тьфу, тьфу) при ДТП, подставах и т.п. случаях.
Итак, подключать естественно я решил скрытно - ненавижу эти "макароны" на торпедо)))
У меня была интересная штуковина, купленная ещё зимой (хотел жене бывшей в авто регистратор подключить) на AliExpress за пару долларов. Такой "двойник" для предохранителя. На фото видно. Решил применить его.
Поддев пластиковой лопаткой торцевую часть торпедо снизу (там есть монтажный паз для открывания, можно даже плоской отвёрткой безболезненно открыть), открываем. Видим блок предохранителей. Схемы в мануале к авто не нашлось (почему??? ладно немчура, но ведь сборка Калужская - могли бы впечатать)))), поэтому не слишком парясь (всё равно ведь "двойник" использую) ставлю двойник вместо 10-ки предохранителя (всё на фото видно), втыкаю в него 2 предохранителя. Получается, один отвечает за то устройство или датчик, которое и было, а второй уже за регистратор. Массу по хорошему надо было прикрутить, но под рукой болтика с гайкой не оказалось, и я временно просто примотал к кузову провод минуса.
Далее у меня ещё одно интересное решение. В наличии был опять "двойник"!!!)))) На сей раз прикуривателя! Я решил, что резать родной кабель от регистратора негоже, да и в будущем надеюсь вывести на торпедо провод для антирадара, который я ещё и не купил (кто подскажет что взять?). Поэтому и подключил к блоку предохранителей разветвитель прикуривателя, а уж в него штекер от регистратора.
Далее я нашёл подходящее место для самого регистратора. Примерно в паре сантиметров справа от зеркала мне показалось удобно. Провод до предохранителей я просто протянул под обшивкой потолка и левой стойки не снимая ничего. На стойке дело шло туговато, но снимать я боялся - крепления там очень хрупкие и их очень легко сломать очумелыми ручками))) В итоге всё прошло успешно!
Подключаем, проверяем, сматываем аккуратно излишки проводки, помещаем разветвитель с проводами в нижнюю часть торпедо (места там валом). Кстати, обнаружил, что под рулём есть отверстие, ведущее прямо в нишу торпедо! Причём, такую здоровую, что рука туда без проблем входит. То есть теоретически, если мне понадобится что-то подключить, не надо открывать нишу пепельницы с прикуривателем, а можно подключатся к свободному прикуривателю на разветвителе!
Вот собственно и всё. Всё теперь отлично выглядит, регистратор работает, совесть довольна!)))
На фото постарался отразить полезные моменты подключения.
Всем удачи и добра!!!

Ссылка на пост с фото

Описание снятия облицовки от Dolph

Значица только что снимал ставил облицовку (когда делал зимой - провода по кривому проложил и чуть сверху накладка оттопыривалась, на пол мм) так что новости с пылу с жару.
Итак как снимать:
1. Снимаем боковую облицоку торпеды где предохранители (внизу окно под отвертку - просто поддеваем и отдираем :))
2. посерединие дверного проема по вертикали видим отдельную вертикальную облицовку. Ее акктуратно снимаем сверху. Левый верхний край выводим из уплотнителя дверит и тянем на себя и круговым движением к середине салона - выходят из зацепления два вытупа на самой облицовке, как только вышли - тянем на себя (назад к багажнику и выщелкивается клипса в середине и внизу).
3. Теперь сверху движением внутрь салона сдергиваем облицовку верхнюю (самой стойки). Она чуть выдернется и дальше не дает фиксатор. Фиксатор можно аккуратно повернуть на 90 градусов тонкими пассатижами. Выодитей и зацепления, оттягиваете как можно дальше к середине салона и тащим вверх, выводя из пазов внизу наклазки из торпеды.
4. Проложил провода. Спасибо пластиковому контейнеру с крышечками. В тигуане у меня куча проводов тупо по стойке прикручена стяжками была.
5. Ставим обратно накладку. Тут у меня возникла проблема - если верхний фиксатор опять пассатижами повернуть чтобы он защел в зацепление, у меня сбивалась клипса посередине (металлическая гнутая пружинящая пластинка в пазах пластиковой облицовки) и запихать ее в ответное отверстие на стойке кузова не получалось.
6. В общем я сломав вынул фиксатор из стойки кузова (тоже блин помучался, в итоге выкусил бокорезами), поставил новый в облицовку, поставил облицовку куда надо и она легко вщелкнулась. Сверху чуть треснуть пришлось чтобы как раз в верхний фиксатор вщелкнуть и облицовка плотно прижалась.

В общем я бы запасся фиксаторами и снимал смотрел облицовку стойки. Скорее всего не вщеклнулась клипса (я уже это писал) но могли и шлицы не самой облицовке поломать и тогда грустно - надо облицовку новую покупать или вклеивать нафик эти клипсы намертво.

Описание снятия облицовки от EIc из мануала

http://www.touareg-club.net/forum/sh...&postcount=214

[AlexF]

Слав, зачетно, я немного колхозней сделал, вот бы еще номерок проводка узнать....

[Jujutsu]

AlexF, Пункт номер 1, там номерок написан ссссссссразу был


А, да за номерок спасибо Александру ака Alexmav он подсказал ......

[primera240]

   Цитата:

Jujutsu

Решил сделать тему, может кому понадобится.
1 - Купил проводку электрическую номерок (номерок проводка - 000 979 135 E - желтый провод на фото)
2 - Составляющие для соединения клеммы, для - обжимную и под гайку или вит, болт и т.д.
Парочку маму-папу для разрыва, вдруг регистратор поменяю и штырь питания разный.
3 - патрон удлинитель для прикуривателя, для того чтоб не колхозить со схемой.

С правой стороны панели самая нижняя полка предохранителей, плюс активный (их там 3) свободный, купленный провод подключаем в одно из гнезд предохранитель на 15. второй конец идет на "+" к патрону удлинителя "-" на массу авто.
На фото все видно что не понятно отвечу.

В стойке у лобового делаю разрыв обжимными клемами, для чего выше писал.
Все работает при включении авто регистратор вкл. при выключении откл.

Я за ранее извиняюсь. Но у Вас на фото где предохранители, вроде левая сторона или я ошибаюсь?

[Jujutsu]

   Цитата:

primera240

Я за ранее извиняюсь. Но у Вас на фото где предохранители, вроде левая сторона или я ошибаюсь?

Ага поправлил,

[Roxer]

У меня антирадар справа запитан, вот так
http://www.touareg-club.net/forum/at...3&d=1346764500

[Jujutsu]

   Цитата:

Roxer

У меня антирадар справа запитан, вот так
http://www.touareg-club.net/forum/at...3&d=1346764500

Так и не разглядел, понял что подход тот же что и у меня в гнездо для прикуривателя, куда ты там его закрепил?! или я не верно подумал?!

[Quark]

Интересно, сколько дилер запросит за скрытую установку?

[Jujutsu]

   Цитата:

Quark

Интересно, сколько дилер запросит за скрытую установку?

от 5 000 думаю

[iNVEST]

Если честно, я ваще ни хрена не понял где в панели +, это ладно- бери прибор и ищи, а удлинитель прикуривателя зачам? в него регистратор что-ли втыкается,а он из подлокотника торчит!!? Дак в прикуриватель имхо поудобнее будет. Я так понимаю, что хорошо бы где нить под стеклом или у зеркала иметь проводок со штырьком - выдернул, снял регистратор...

Может я чего-то не догнал,тогда извиняюсь

[primera240]

   Цитата:

Jujutsu

Решил сделать тему, может кому понадобится.
1 - Купил проводку электрическую номерок (номерок проводка - 000 979 135 E - желтый провод на фото)
2 - Составляющие для соединения клеммы, для - обжимную и под гайку или вит, болт и т.д.
Парочку маму-папу для разрыва, вдруг регистратор поменяю и штырь питания разный.
3 - патрон удлинитель для прикуривателя, для того чтоб не колхозить со схемой.

С левой стороны панели самая нижняя полка предохранителей, плюс активный (их там 3) свободный, купленный провод подключаем в одно из гнезд предохранитель на 15. второй конец идет на "+" к патрону удлинителя "-" на массу авто.
На фото все видно что не понятно отвечу.

В стойке у лобового делаю разрыв обжимными клемами, для чего выше писал.
Все работает при включении авто регистратор вкл. при выключении откл.

А не подскажите где такие провода продаются да и сам патрон удлинитель для прикуривателя?

[второй]

вообще ни чего не понятно

[dimka632]

Quark, не у дилера можно за 1500р установить.

[dim17]

   Цитата:

Jujutsu

от 5 000 думаю

3500р.

[Jujutsu]

   Цитата:

второй

вообще ни чего не понятно

Чего не понятно?!

   Цитата:

primera240

А не подскажите где такие провода продаются да и сам патрон удлинитель для прикуривателя?

Провод, 000 979 135 E - желтый провод на фото, заказывал в Existe.
Удлинитель в любом авто магазине есть и все клемы тоже

[Алексей36]

В принципе все понятно, если надо можно и удлинить, а как подключить именно плюсовой провод (как закрепить, чтоб нормально через предохранитель было), не паять же ... Спасибо.

[Tehnica]

Jujutsu, Слава, чесно, я тоже с первого раза не понял что к чему...
Приеду домой, сделаю фотки, выложу как у меня сделали... считаю идеально!
Сделали за 500 рублей (при установке Си-Би рации) до кучи так сказать...

[Jujutsu]

Алексей36,
Tehnica, хорошо в субботу пошагово фото сделаю раз простые аксиомы не понятны

Идеальней некуда

[dim17]

Tehnica, Jujutsu, ребят, сделайте раз уж обещали) От нас "Спасибо" не заржавеет.

[Tehnica]

dim17, до машины доберусь только в Сб вечером... так-что не раньше Вс
